ООО «РТ—Бел» - производство высокотехнологичной и функциональной штанцевальной оснастки

Штанцформы для плоского штанцевания

Мы производим штанцформы для всех типов высечного оборудования:

— автоматический вырубной пресс типа «BOBST»;

— тигельный пресс;

— валковый пресс (каталка).

Штанцевальная форма проектируется и изготавливается в зависимости от типа высекательного оборудования и материала используемого для высечки.  Режущие, биговальные, рицовочные и перфорационные ножи – фирмы MARBACH (Германия). Основание штанцевальной формы —  фанера лиственных пород (береза) толщиной 20, 18, 15, 12, 10 мм в зависимости от толщины высекаемого материал.В зависимости от вида высекаемого материала для обклейки ножей применяется резина различных профилей, жесткости и высоты.

2. ШТАМП АВТОМАТ
Штамп 1

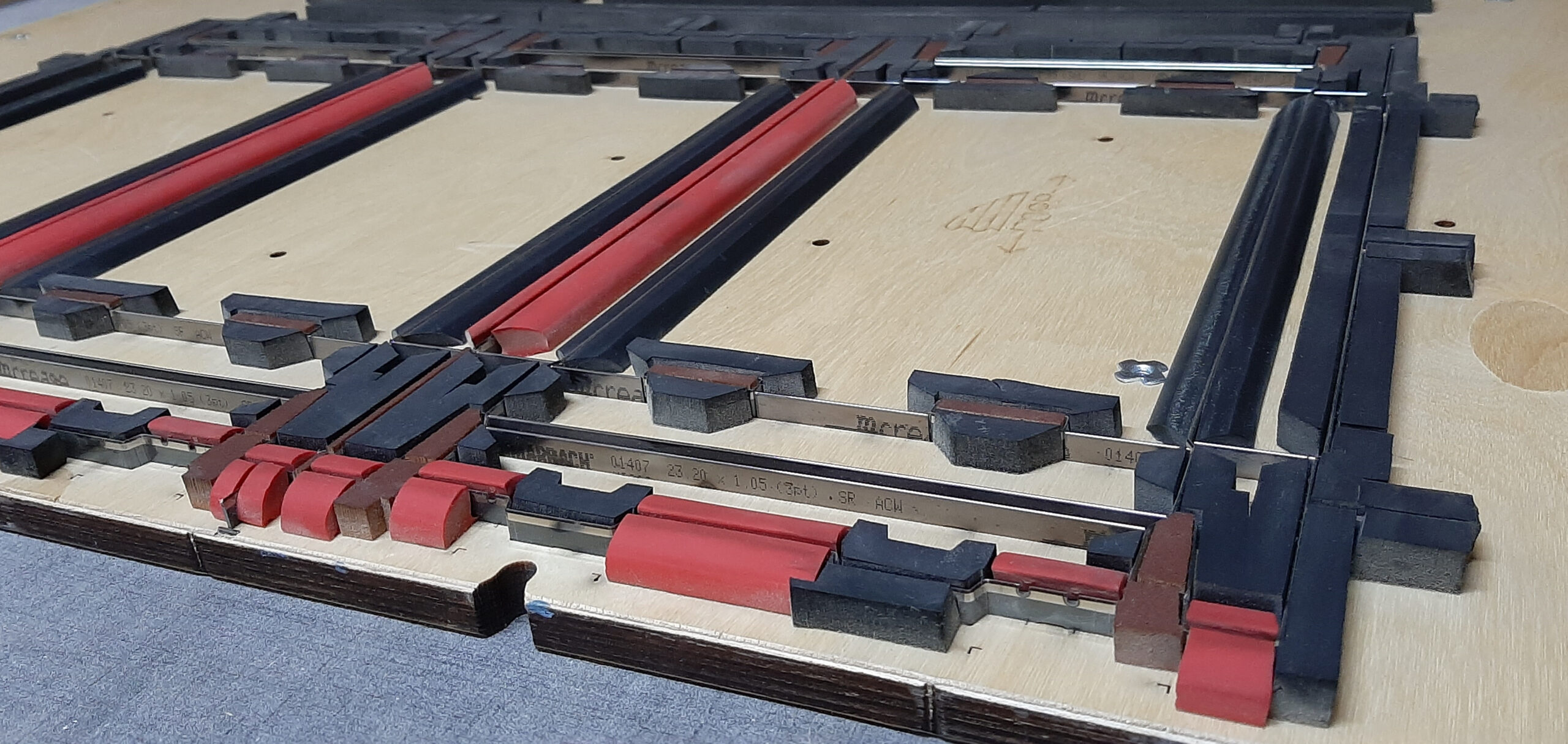

Штанцформа для автоматического высекально пресса

Штамп 2

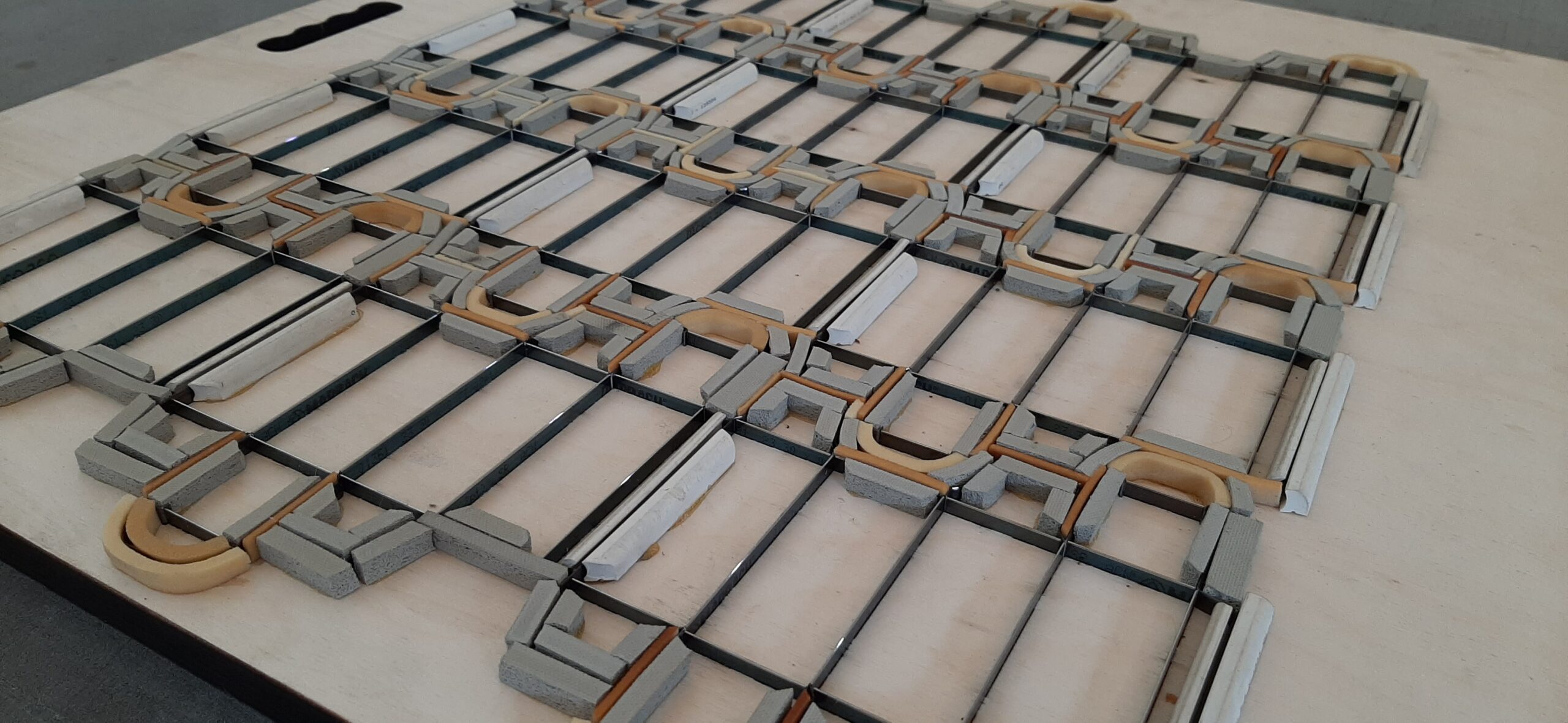

Штанцформа для тигельного пресса

5. ШТАМП ТИГЕЛЬ
4. ШТАМП ВАЛКОВЫЙ ПРЕСС
Штамп 3

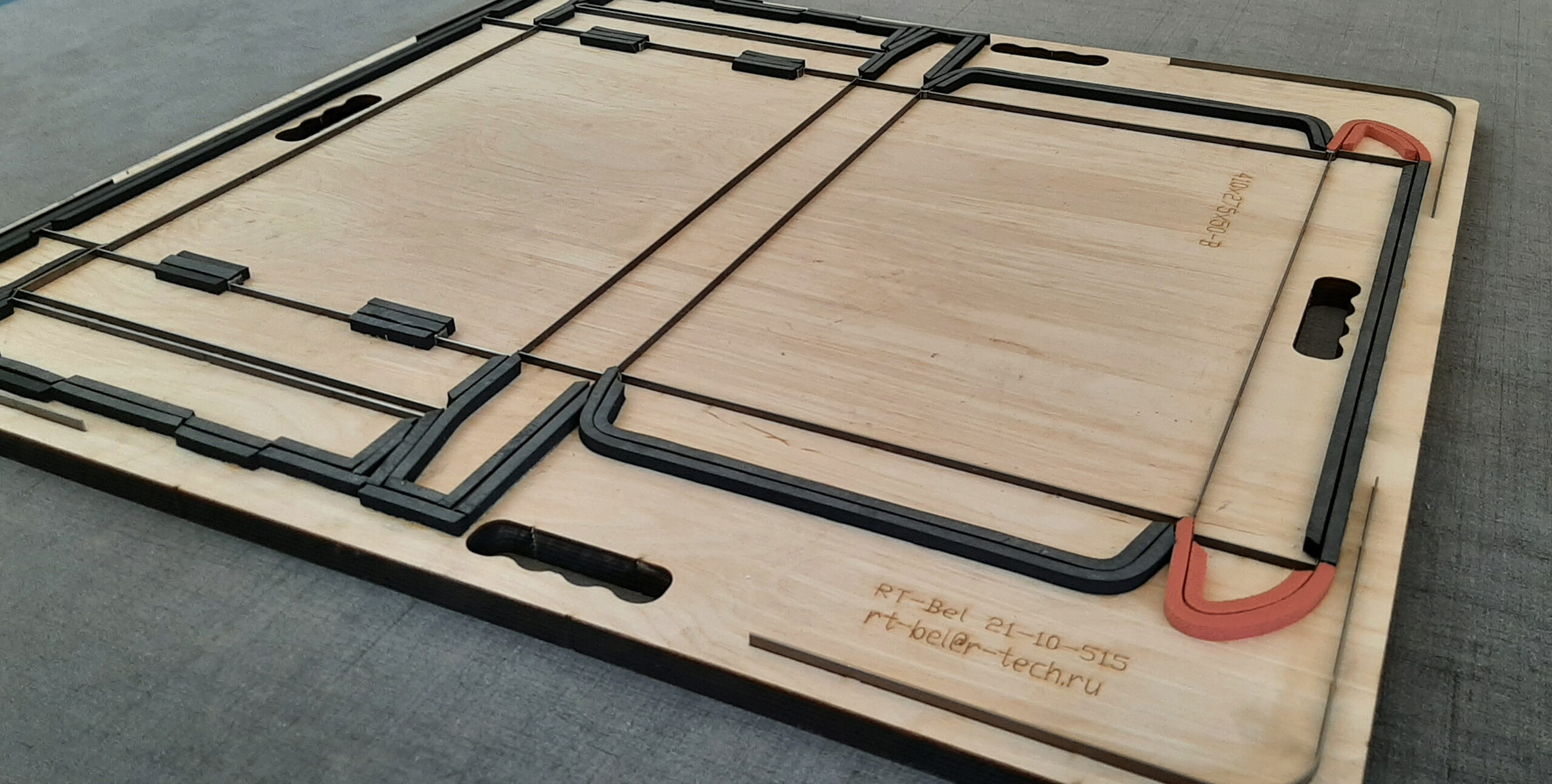

Штанцформа для валкового пресса

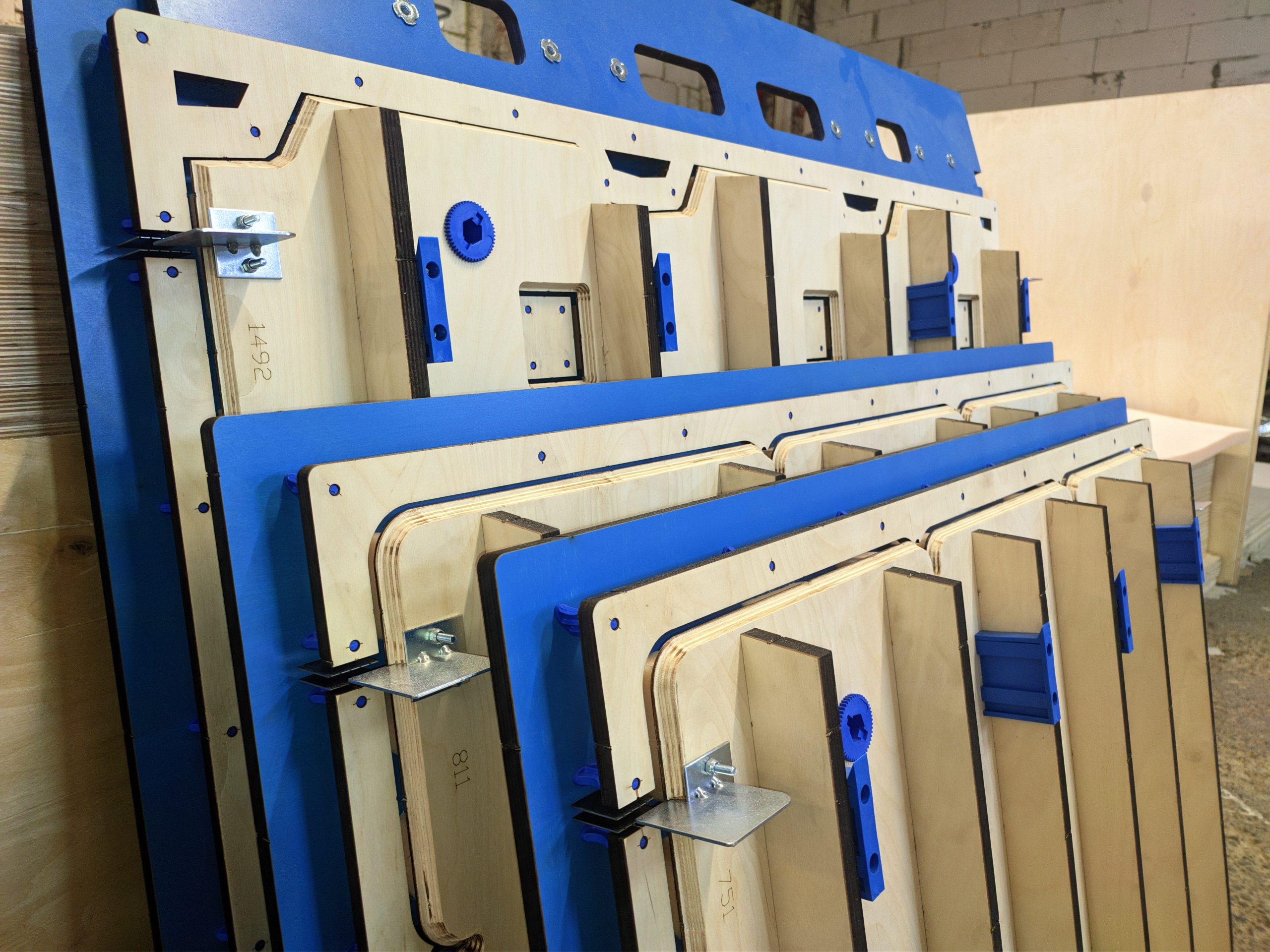

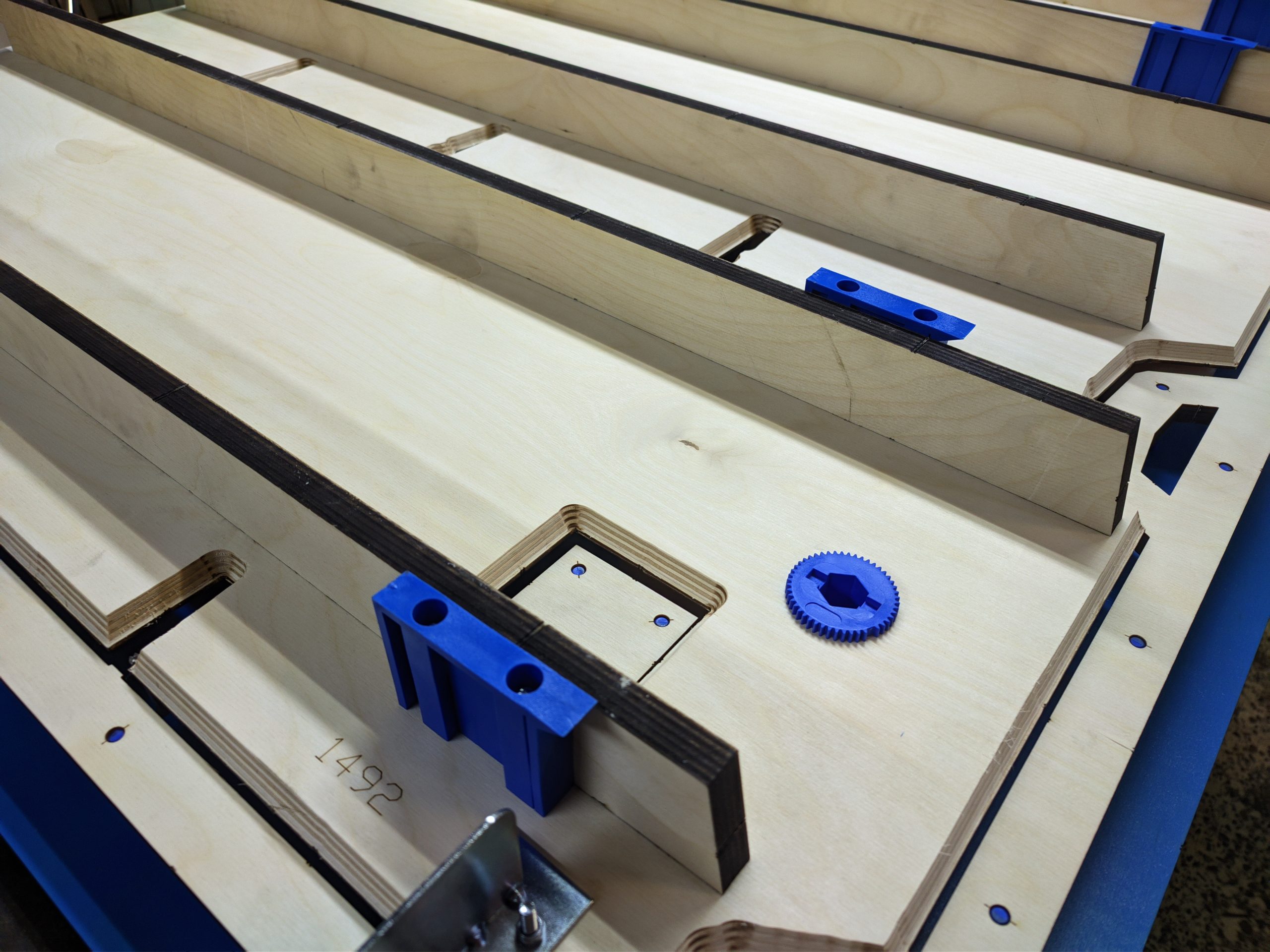

Оснастка для удаления отходов (стрипперная оснастка)

Оснастка используется для удаления отходов и передней обрезной кромки,  образующихся в процессе высечки. Она состоит из двух оснований. В верхней устанавливаются  выталкивающие инструменты, в нижней – отверстия для выхода отходов. В процессе высечки удаляемый элемент выталкивается инструментом через нижнюю плиту, тем самым очищает контур высекаемого изделия. Проектирование стрипперных секций производится совместно с проектированием штанцформы.

Str_2
Str_1

Ротационные штанцевальные формы

Ротационные штанцформы изготавливаются для высокоскоростных выскекальных машин. Принцип работы основан на высечке материала при прохождении между двумя валами. На одном размещена ротацонная штанцформа, на другом полимерные бандажи в которые врезаются режущие ножи и происходит процесс бигования. Для формирования заказов необходимо точно знать модель высекального станка, диаметр вал на который размещается ротационная штанцформа и тип материала который должен перерабатываться на линии. Это позволяет правильно подобрать необходимый диаметр фанеры используемой для основания штанцформы, высоту ножей и эжекторный материал.

Приправочные листы

Приправочный лист используют при первоначальной приправке штанцформы. На него наклеивают полосы приправочных лент для уменьшения зазоров при ударе между плитами. При этом в местах наклейки приправочных полос увеличивается усилие для высечки материала.  Приправочный лист полностью повторяет чертеж штанцформы. Рисуется на специальной полимерной пленке на плоттере LaserComp PPS 1600.  Пленка имеет стабильную толщину 90 мкм и не подвержена изменению размеров со временем, что важно при повторяющихся заказах.
